ロードバイクレストア/ヘッド・ディレイラー周り分解

前回でステムまで外しましたので、今回はヘッドパーツから分解していきます。

f:id:youscyclecabin118:20160503180531j:image

まずはスペーサーを引き抜きます。
f:id:youscyclecabin118:20160503201459j:image
ワンのだけになったら
f:id:youscyclecabin118:20160503201701j:image
上に少し抵抗を感じながら持ち上げると樹脂で出来たテーパー状のスペーサーが出てきます。
このスペーサーはセンターを決める大切な部品です。
f:id:youscyclecabin118:20160503201735j:image
リテーナーベアリングが出て来たのでこれも引き抜きます。
状態は薄っすらグリスが残っていますが、かなり流れてしまっています。
f:id:youscyclecabin118:20160503235023j:image
ワン側も同じ様な状態。
f:id:youscyclecabin118:20160503235059j:image
外側は錆がかなり回っています。
これは錆を落として再塗装が必要ですね。
f:id:youscyclecabin118:20160503235131j:image
フレーム側は悪くない状態です。
f:id:youscyclecabin118:20160503235415j:image
フォークを引き抜くと下側のリテーナーベアリングが出て来ます。
こちらもグリスは薄っすら残っています。
f:id:youscyclecabin118:20160503235208j:image
リテーナーベアリングを外すとシールが出て来ます。
錆が回ってないところを見ると一応仕事をしているようです。
f:id:youscyclecabin118:20160503235255j:image
フレーム側のワンは薄っすら虫食いがある様ですが、使用可能な範囲と判断します。
f:id:youscyclecabin118:20160503235333j:image
外れたヘッドパーツ達。
f:id:youscyclecabin118:20160503235455j:image
ディレイラー周りを外していきます。
まずはフロントディレイラー
ワイヤーを外します。
f:id:youscyclecabin118:20160504214155j:image
外したワイヤーは邪魔になるので切っておきます。
f:id:youscyclecabin118:20160504214240j:image
ワイヤーが無くなってスッキリしました。
f:id:youscyclecabin118:20160504000352j:image
バンドはこのボルトを外す事で取れます。
f:id:youscyclecabin118:20160504000600j:image
取れました。
裏を見るとかなり錆びてます。
f:id:youscyclecabin118:20160504002100j:image
アルミ部分は白く塩を吹いてます。
f:id:youscyclecabin118:20160504002210j:image

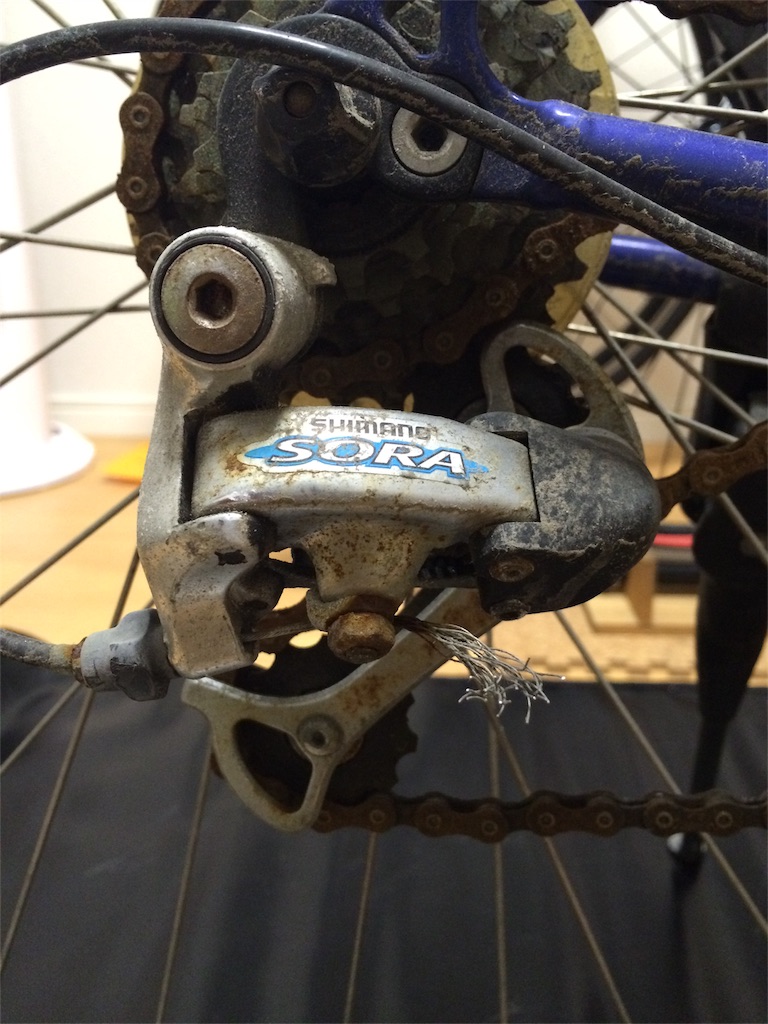

続いてリアディレイラー
f:id:youscyclecabin118:20160504214045j:image
ワイヤーは先が解けて危ない状態です。
f:id:youscyclecabin118:20160504213759j:image
ワイヤーを止めているナットは9mmなのでスパナを準備します。
これは薄型のスパナです。
f:id:youscyclecabin118:20160504213840j:image
フロント同様ワイヤーは切っておきます。
f:id:youscyclecabin118:20160504213958j:image
リアはこのピボットボルトを緩めてはずします。
f:id:youscyclecabin118:20160504213917j:image
外れました。
f:id:youscyclecabin118:20160504214346j:image
全体的に錆が回ってます。
f:id:youscyclecabin118:20160504214427j:image
これでフロントリア共に外れました。
状態が良くないので何処まで復活出来るかわかりませんが、やれる事をやります。
f:id:youscyclecabin118:20160504214505j:image
分解も後少しで完了です。
もう少しお付き合い下さい。
